HM 169 Visualisation des écoulements d'infiltration - Équipement pédagogique scolaire - Banc de formation professionnelle - Équipement de laboratoire de mécanique des fluides
1. Description
Une méthode descriptive pour l'étude des infiltrations et des écoulements souterrains consiste à visualiser les lignes de courant et à les représenter graphiquement sous forme de réseau d'écoulement. Ce réseau fournit des informations sur les infiltrations d'eau dans les barrages et les palplanches.
Le dispositif HM 169 permet de visualiser les lignes de courant lors des infiltrations et des écoulements souterrains sur différents modèles grâce à un produit de contraste. De plus, les effets de la pression de l'eau sur différentes structures sont affichés sous forme de courbes de pression.

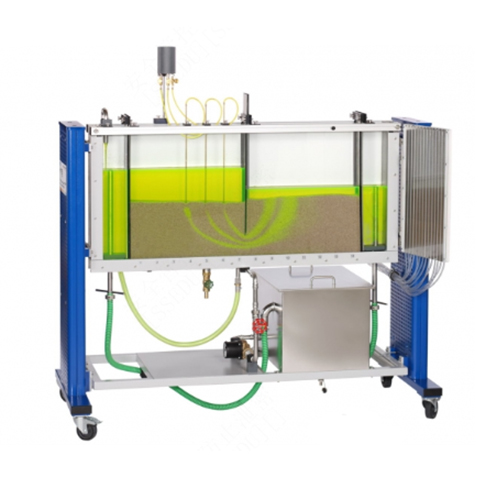

Le dispositif se compose d'un réservoir transparent rempli de sable. Différents modèles peuvent être placés dans le lit de sable pour illustrer des structures typiques. La zone expérimentale est séparée des chambres d'alimentation et d'évacuation par des grilles à mailles fines. Une vanne permet de régler l'arrivée d'eau. L'utilisation d'un produit de contraste permet de visualiser les lignes de courant, telles qu'elles se forment lors des infiltrations et des écoulements souterrains. Une fenêtre d'observation en verre trempé assure une observation optimale des expériences.
Différents modèles permettent de réaliser une large gamme d'expériences, telles que la distribution de la pression sur les murs de soutènement ou les infiltrations et les écoulements souterrains sous les palplanches. Les maquettes de « fondation » et de « mur de soutènement » sont équipées de tubes permettant de visualiser les pressions exercées sur elles.
Dans la section expérimentale, des dispositifs de mesure permettent de détecter les niveaux de la nappe phréatique. Ces niveaux sont affichés par 14 manomètres tubulaires.
Le dispositif HM 169 comprend un circuit d'eau fermé avec un réservoir et une pompe.
2. Spécifications
Visualisation des écoulements d'infiltration bidimensionnels et étude de la pression de l'eau sur différents modèles
Circuit d'eau fermé
Fluorescéine comme agent de contraste
Section expérimentale avec fenêtre d'observation en verre trempé
Grille à mailles fines séparant la section expérimentale des chambres d'alimentation et d'évacuation
Déversoirs réglables en hauteur dans les chambres d'alimentation et d'évacuation pour ajuster les niveaux d'eau
14 prises de mesure avec filtres pour détecter les niveaux de la nappe phréatique dans la section expérimentale
Modèle de palplanche pour la visualisation des lignes de courant
Modèles de mur de soutènement et de fondation pour la démonstration de la pression de l'eau
Instruments : manomètres tubulaires, tubes sur les modèles de fondation et de mur de soutènement
3. Données techniques
Section expérimentale
Volume utile : 82 L
Dimensions (L x l x H) : 1480 x 104 x 630 mm
Pompe
Débit max.: 4 m³/h Hauteur manométrique : 4 m
Réservoir de produit de contraste : 0,5 L
Réservoir de stockage en acier inoxydable : 96 L
Modèles
« Palplanches »
« Mur de soutènement »
« Fondation »
Plages de mesure
Pression : 14 x 20…650 mmCE
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé ; 120 V, 60 Hz, monophasé
