1. Description
L'hydraulique est une branche essentielle de l'ingénierie. Comment obtenir la profondeur d'eau nécessaire à la navigation ? Comment l'écoulement à surface libre évolue-t-il lors des crues ? Jusqu'où en amont l'efficacité des ouvrages de régulation ? Comment calculer le débit des barrages ? L'utilisation de canaux expérimentaux en laboratoire permet d'acquérir les connaissances fondamentales nécessaires pour répondre à ces questions et développer des solutions.

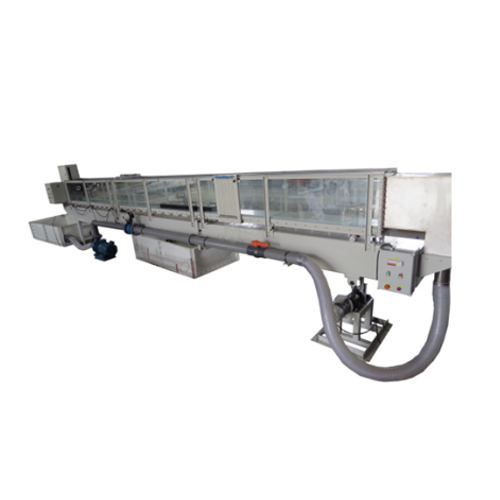

Le canal expérimental HM 162, à circuit fermé, présente une section transversale de 309 x 450 mm. La longueur de la section expérimentale varie de 5 m à 12,5 m grâce aux extensions HM 162.10. Les parois latérales sont en verre trempé, offrant une excellente visibilité des expériences. Tous les composants en contact avec l'eau sont fabriqués en matériaux résistants à la corrosion (acier inoxydable, plastique renforcé de fibres de verre). L'élément d'entrée est conçu pour minimiser les turbulences à l'entrée de la section expérimentale. L'inclinaison du canal expérimental peut être ajustée avec précision pour simuler la pente et créer un écoulement uniforme à une profondeur d'évacuation constante.
Un large choix de modèles, tels que des déversoirs, des piliers, des canaux de mesure de débit ou un générateur de vagues, est disponible en option et permet de réaliser un programme d'expériences complet. La plupart des modèles se fixent rapidement et en toute sécurité au fond de la section expérimentale.
2. Spécifications
Principes de base de l'écoulement à surface libre
Canal expérimental avec section d'expérimentation, élément d'entrée et de sortie et circuit hydraulique fermé
Longueur de la section d'expérimentation : 5 m, extensible jusqu'à 12,5 m avec les éléments d'extension HM 162.10
Inclinaison de la section d'expérimentation réglable en continu
Section d'expérimentation avec 20 orifices taraudés régulièrement espacés sur le fond pour l'installation de modèles ou la mesure du niveau d'eau par pression
Parois latérales de la section d'expérimentation en verre trempé pour une observation optimale des expériences
Section d'expérimentation avec rails de guidage pour le porte-instruments HM 162.59 (en option)
Toutes les surfaces en contact avec l'eau sont en matériaux résistants à la corrosion
Élément d'entrée optimisé pour une entrée à faible turbulence dans la section d'expérimentation
Circuit hydraulique fermé avec 2 réservoirs, pompe, capteur de débit électromagnétique et régulateur de débit
Modèles disponibles en accessoires pour tous les domaines de l'hydraulique
3. Données techniques
Section d'expérimentation
Longueurs possibles : 5 m - 7,5 m - 10 m - 12,5 m
Section de passage (L x H) : 309 x 450 mm
Réglage de l'inclinaison : -0,5 % à +2,5 %
2 réservoirs
En PRV
1100 L chacun
Pompe
Consommation électrique : 4 kW
Débit max. : 132 m³/h
Hauteur manométrique max. : 16,1 m
Vitesse : 1450 tr/min
Plages de mesure
Débit : 5,4 à 130 m³/h
400 V, 50 Hz, triphasé
400 V, 60 Hz, triphasé
230 V, 60 Hz, triphasé
