SSR251010A02 UNITÉ DE DÉMONSTRATION - CLIMATISATION Équipement pédagogique scolaire Entraîneur professionnel Établi Entraîneur de réfrigération

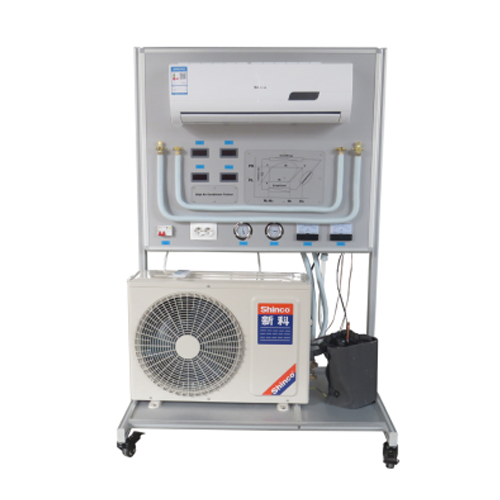

Unité de démonstration - Climatiseur split installé sur une structure mobile
L'unité de démonstration comprend les composants suivants :
- Compresseur - Condenseur - Évaporateur - Détendeur (électronique ou thermostatique) - Vannes de service - Vanne quatre voies - Filtre/déshydrateur - Accumulateur d'aspiration - Protection basse et haute pression - Manomètres haute et basse pression. Remarque : L'unité doit être installée sur une structure mobile.
I. Présentation du produit
Le fonctionnement du système est basé sur un véritable climatiseur split, comprenant une unité intérieure et une unité extérieure.
L'installation sur le même support permet aux participants de mieux comprendre les conditions intérieures et extérieures de chaque unité et de comprendre le trajet du fluide frigorigène dans son cycle. Ce dispositif de formation pratique permet d'étudier le fonctionnement d'un climatiseur domestique et ses caractéristiques thermodynamiques.
II. Caractéristiques de l'équipement
2.1 La plateforme de formation adopte une structure en aluminium, simple et robuste, réduisant le poids total tout en garantissant la robustesse de l'équipement. Installée sur quatre roues, elle facilite son déplacement.
2.2 Quatre vannes sont installées sur le panneau avant, permettant aux élèves d'installer facilement les tuyaux de raccordement (tuyaux de gaz et de liquide) entre les espaces intérieur et extérieur.
2.3 Un voltmètre et un ampèremètre sont installés sur le panneau avant pour surveiller l'alimentation électrique du système en temps réel.
2.4 Des manomètres haute et basse pression sont installés sur le panneau avant pour surveiller la pression d'entrée et de sortie du compresseur.
2.5 Les élèves peuvent utiliser l'instrumentation intégrée pour enregistrer les données expérimentales, puis tracer le graphique d'humidité et le diagramme de Mollier afin de comprendre les performances du climatiseur.
2.6 L'équipement est doté d'un système de protection de sécurité performant.
III. Données techniques
Dimensions : 1 150 mm x 800 mm x 1 680 mm
Type : Variations de température : Fréquence auxiliaire électrique
Fréquence fixe
Puissance frigorifique : 2 600 W
Puissance frigorifique : 788 W
Puissance calorifique : 2 860 W
Puissance calorifique : 822 W
Puissance calorifique électrique : 800 W
Débit cyclique : 540 m³/h
Bruit intérieur : 25-38 dB
IV. Composition de l’équipement
4.1 : Extrémité haute tension du compresseur TE ; Extrémité basse pression du compresseur TO ; Extrémité du condenseur TC ; Entrée de l’évaporateur TS ; Sortie de l’évaporateur TD.
4.2 : Bornes intérieures et extérieures.
4.3 : Le diagramme d’enthalpie est clairement imprimé sur le panneau avant pour une consultation rapide.
4.4 : Manomètres haute et basse pression pour surveiller la pression d’entrée et de sortie du compresseur.
4.5 : Voltmètre CA ; Ampèremètre CA, surveillance de l'alimentation du système en temps réel.
4.6 Machine extérieure
4.7 Machine intérieure
