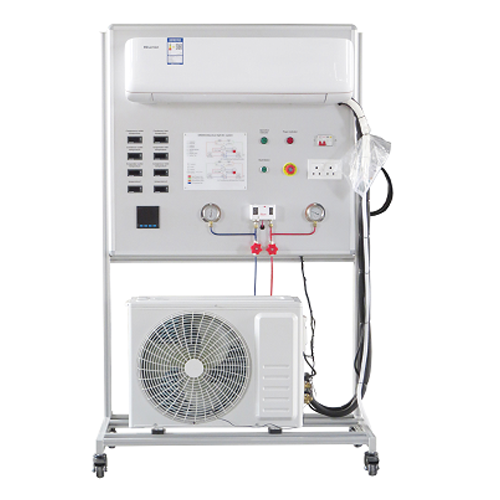

SSR251010A01 Système de formation en réfrigération et climatisation Système de climatisation Équipement didactique Équipement scolaire Formation Simulateur de réfrigération
Composants principaux : Compresseur, manomètre haute pression, manomètre basse pression, vanne quatre voies, condenseur, évaporateur, voyant, filtre, capillaire et capteurs. Le système de commande électrique comprend : un voyant de minuterie, un voyant d’alimentation, un voyant de compresseur, un récepteur à distance, un bouton automatique, un voyant d’état du compresseur, un voyant d’état du ventilateur extérieur, un voyant d’état quatre voies, un voyant de vitesse élevée du moteur du ventilateur intérieur, un voyant de vitesse moyenne du moteur du ventilateur intérieur et un voyant de vitesse basse du moteur du ventilateur intérieur. 6 points de test de relais, 2 points de test NTC, des points de test pour 12 V CC et 5 V CC. Compétences pédagogiques : • Connexion électrique ; • Expériences : réfrigération, chauffage, ventilation, déshumidification, panne du moteur du ventilateur extérieur, panne du compresseur. • Simulation : simulation d’une panne de vanne quatre voies, d’une panne du moteur du ventilateur intérieur à différentes vitesses et d’un encrassement du système de climatisation. • Mode automatique du système de climatisation. Recyclage du fluide frigorigène du système de climatisation. Remplissage du fluide frigorigène du système de climatisation. Système de réfrigération : Principaux composants : compresseur, manomètres haute et basse pression, condenseur, évaporateur, capillaire, salle de classe visuelle, armoire de simulation de réfrigération, bouton de réglage de la température, électrovanne 2 positions et 3 voies, capteurs, vanne de régulation. Système de commande électrique : voyant d’état du compresseur, voyant de congélation, bouton de congélation, bouton de démarrage, bouton d’arrêt, bouton de réglage de la température ; 2 points de test de relais, 2 points de test NTC, points de test pour 12 V CC et 5 V CC. Commande électrique principale. Alimentation : voltmètre CA, ampèremètre CA, fusible, protection contre les fuites secteur, voyant lumineux, interrupteur à clé, bouton d’arrêt d’urgence. Quatre indicateurs de température. Points de test. Zone de connexion. Bornes pour le raccordement électrique des fonctions de commande de réfrigération. Simulation manuelle des défauts. • Alimentation : 220 V 50 Hz. • Dimensions : 1200 mm x 800 mm x 1910 mm (longueur x largeur x hauteur).
Compétences pédagogiques : • Raccordement électrique • Expérience de congélation • Panne de compresseur • Panne de l’électrovanne 2 • Panne de l’électrovanne 1 • Défaillance du filtre. Expériences pratiques.
• Maintien de la pression et détection des fuites dans le système de réfrigération • Formation à la découpe de tubes • Formation à l’évasement de tubes en cuivre • Formation au cintrage de tubes.
