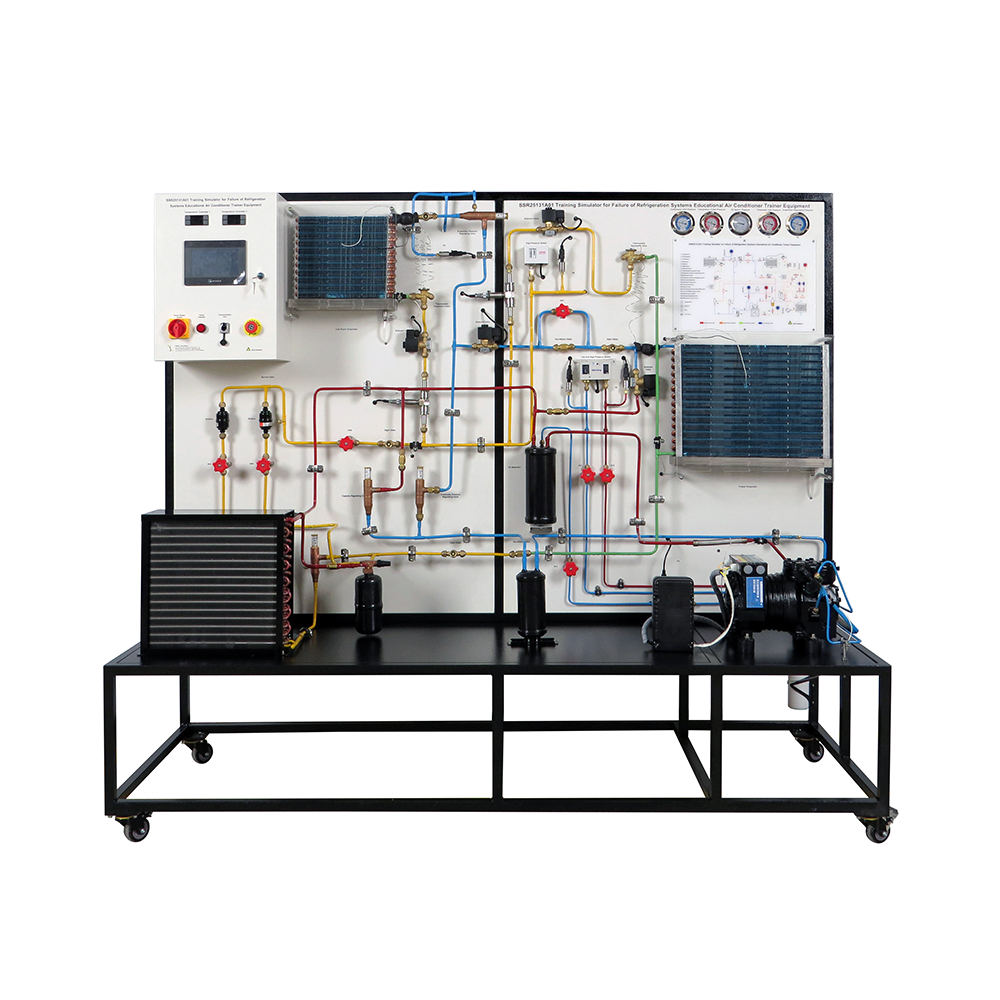

SIMULATEUR DE FORMATION ZM6315 POUR LA PANNE DES SYSTÈMES DE RÉFRIGÉRATION Équipement de formateur de climatiseur éducatif
Démonstration d'un système multi-évaporateur fonctionnant à différentes températures
• Comprend 25 pannes typiques, chacune actionnée par un bouton-poussoir
• Vous permet d'effectuer des travaux pratiques pour détecter et localiser les défauts
• Familiarisation des étudiants avec les réseaux triphasés.
Description générale
Le banc de formation à la simulation de défauts 811 est un système de réfrigération entièrement opérationnel équipé de deux évaporateurs visibles simulant une chambre froide positive et négative, fonctionnant à partir d'un seul groupe compresseur-condenseur semi-hermétique.
Le banc est entièrement fabriqué à partir de composants commerciaux standard, y compris toutes les commandes primaires et de sécurité, et fournira aux étudiants une expérience pratique dans le réglage et le dépannage d'un système de réfrigération triphasé multi-évaporateur.
Une combinaison de 25 défauts différents sur le circuit frigorifique et le circuit électrique
peut être simulé par le formateur, permettant aux étudiants d'étudier à la fois des conditions de fonctionnement normales et anormales. Les pannes qui peuvent être créées sont
• Défaut de la vanne du compresseur
• Anomalie du séparateur d'huile
• Surcharge
• Sous charge
• Fuite du clapet anti-retour
• Anomalie du régulateur de pression évaporateur
• Le détendeur thermostatique ne fonctionne pas - évaporateur congélateur
• Anomalie du détendeur thermostatique - évaporateur congélateur
• Détendeur thermostatique ne fonctionnant pas - chambre froide de l'évaporateur pour la réfrigération
• Anomalie du détendeur thermostatique - congélation chambre froide évaporateur
• Conduite d'aspiration de l'évaporateur de la chambre froide positive - givrée
• Conduite d'aspiration de l'évaporateur de la chambre froide positive - givrée
• Restriction du filtre déshydrateur
• Anomalie de pression de refoulement
• Dysfonctionnement du système de dégivrage au gaz chaud
• Pression d'aspiration trop basse - diminution de la capacité de l'évaporateur
• Pression d'aspiration trop élevée
• Anomalie sur une phase
• Anomalie sur deux phases
• Un jeu de contacts de dérivation (protection contre les surcharges du moteur)
• Deux jeux de contacts de dérivation (protection contre les surcharges du moteur)
• Protection contre les surcharges thermiques du coffret électrique du moteur
• Défaut bobine - protection moteur - boîte de démarrage
• Anomalie thermostatique - chambre de congélation - ne fonctionne pas
• Anomalie thermostatique - chambre frigorifique - ne fonctionne pas
Le banc de formation 811 fait partie d'une gamme d'appareils de formation conçus pour fournir une formation pratique dans les domaines de la réfrigération et de la climatisation. Chaque matériel pédagogique a été soigneusement conçu pour fournir une formation dans des domaines spécifiques que les étudiants doivent étudier dans la plupart des cours sur la réfrigération et la climatisation.
Sur le banc 811, tous les éléments standards sont visibles, montés sur un châssis en acier avec des panneaux en acier inoxydable. ^ l'instrumentation comprend; mesure des pressions de condensation, d'évaporation et d'aspiration, mesure de température mécanique et numérique, un multimètre numérique, le système
comprend un système de dégivrage de gaz réversible, une bouteille de soufflage anti-liquide, un séparateur d'huile, des ventilateurs à vitesse variable pour l'évaporateur et le condenseur. Les pannes générées par le formateur sont causées par des composants intégrés qui sont cachés aux étudiants.
Caractéristiques spécifiques
• Dimensions et poids: environ 2160 x 700 x 1700 mm - 425 kg
• L'appareil est monté sur un châssis à roulettes avec une base et un panneau arrière en acier inoxydable.
• Un compresseur: semi-hermétique, 0,37 kW. 1450 tr / min
• A Condenseur: refroidi par air, ailettes en aluminium, batterie en cuivre.
• Evaporateurs: affichez les évaporateurs. Ailettes en aluminium, serpentins en cuivre avec dégivrage au gaz chaud
• Deux détendeurs thermostatiques
• Réservoir de liquide
• Équipement de contrôle: réglage de la haute et basse pression, contrôle thermostatique, contrôle de la pression de l'évaporateur, réglage de la puissance frigorifique, réglage de la pression de condensation et de la pression du carter, pressostats basse et haute pression.
• Instrumentation
- Indicateur numérique de température avec 10 canaux de mesure -4 manomètres (3 vacuomètres, 1 haute pression)
- 2 thermomètres à cadran
- Multimètre numérique portable
• Réfrigérant: R134a.
• 25 interrupteurs situés sur le côté du panneau sous un capot monté sur charnières permettent au trainer de générer les différentes pannes.
• Une unité de commande électrique est montée sur le panneau et comprend des relais triphasés facilement accessibles, des fusibles et un protecteur de surcharge. Un dispositif de courant résiduel triphasé intégré protège contre les fuites à la terre. La commande de vitesse du ventilateur et l'interrupteur de dégivrage avec son indicateur sont également montés sur le panneau.
• Manuel d'utilisation avec travaux pratiques Services requis:
Espace requis: Une surface au sol de 2,5 mx 1 m
Électricité: une alimentation 380-440V - 50 Hz - triphasé
