Boîtier ZE3457 avec vis à billes électromécanique Mitsubishi série Q, Mitsubishi GS2107-WTBD-N et application banc de formation scolaire, équipement de laboratoire scolaire, équipement de formation électrique pédagogique
1. Présentation du produit
1.1 Description du produit

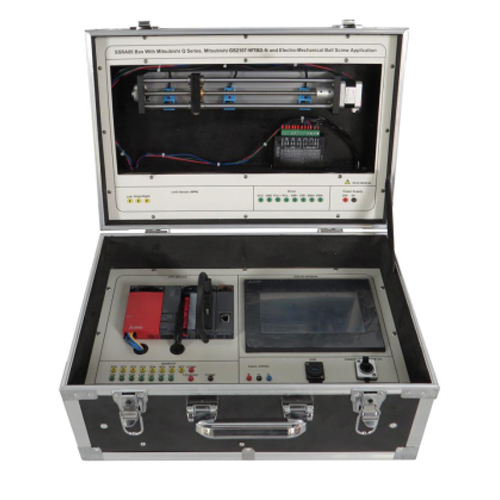

Le boîtier d'application ZE3457, comprenant un moteur Mitsubishi série Q, un convertisseur Mitsubishi GS2107-WTBD et une vis à billes, est un outil de formation pratique conçu pour l'enseignement de la mécatronique, de l'automatisation, du génie électrique et d'autres disciplines. Ce boîtier est dédié aux technologies de transmission de moteurs et d'interface homme-machine (IHM). Grâce à sa conception à câblage ouvert, les étudiants peuvent réaliser eux-mêmes le câblage, la programmation et le dépannage, et ainsi développer des compétences d'ingénierie complètes.
1.2 Caractéristiques du produit
(1) Les principales interfaces électriques du boîtier d'application pour vis à billes sont équipées de borniers, permettant de répondre aux besoins de câblage de base et de construction de systèmes complexes.
(2) Le boîtier d'application et ses composants sont entièrement configurés et peuvent être utilisés conjointement pour couvrir l'ensemble des contenus de formation pratique des différents cours.
(3) Le boîtier d'application pour vis à billes est doté d'un système de protection performant.
(4) Le boîtier d'application pour vis à billes est portable, compact et facile à utiliser dans divers lieux et environnements de formation. (5) Le boîtier d'application pour vis à billes motorisée permet de simuler des scénarios réalistes, offrant ainsi aux étudiants une formation dans un environnement de travail proche de la réalité. (6) Ce boîtier permet de suivre une formation systématique couvrant les connaissances fondamentales relatives aux dispositifs de sécurité, aux méthodes d'utilisation, à la maintenance et à d'autres aspects.
2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation : Monophasé triphasé 220 V CA/50 Hz
Température ambiante : -10 °C à +40 °C
Humidité ambiante : < 85 % (à 25 °C)
2.2 Caractéristiques de l'équipement
Dimensions : 480 mm × 320 mm × 260 mm
Poids : 20 kg
3. Noms et fonctions des composants
3.1 Corps principal
N° Désignation Qté 1 Module d'alimentation 1
2 Module CPU 1
3 Module d'E/S mixtes 1
4 Module de positionnement 1
5 Module de communication Ethernet 1
6 Interface homme-machine Mitsubishi 1
7 Borne d'entrée automate 8
8 Borne de sortie automate 7
9 Borne de signal du module de positionnement 20
10 Borne COM1 1
11 Borne 12 V/24 V CC 1
12 Borne COM2 1
13 Entrée d'alimentation IHM 3
14 Borne du module d'alimentation 4
15 Port USB 1
16 Entrée d'alimentation IHM 3
17 Sortie d'alimentation CC 24 V 3
18 Interrupteur d'alimentation 1
N° Désignation Qté
1 Gauche 1
2 Origine 1
3 Droite 1
4 VCC 1
5 GND 1
6 PUL 2
7 DIR 2
8 EVA 2
9 Borne d'entrée d'alimentation 2
10 Pilote de moteur pas à pas 1
11 Moteur pas à pas 1
12 Capteur de proximité 3
3.2 Accessoires du produit
N° Nom Qté
1 Câble de sécurité électrique rouge de 1 mètre, section 2 mm² 10
2 Câble de sécurité électrique bleu de 1 mètre, section 2 mm² 5
3 Cordon d'alimentation 1
4 Câble de sécurité électrique jaune de 1 mètre, section 2 mm² 5
5 Câble de sécurité électrique noir de 1 mètre, section 2 mm² 10
6 Câble de sécurité électrique vert de 1 mètre, section 2 mm² 10
7 USB 1
8 Câble réseau 1
9 Câble USB 1
3.3 Écran de l'appareil
N° Nom Qté
1 Affichage de la vitesse 1
2 Bouton de réglage de la vitesse 10 000 1
3 Bouton de réglage de la vitesse 20 000 1
4 Bouton de réglage de la vitesse 30 000 1
5 Bouton de virage à droite 1
6 Bouton de virage à gauche 1
7 Bouton d'accueil 1
8 Bouton d'arrêt 1
9 Indicateur de fin de course droite 1
10 Indicateur de fin de course gauche 1
11 Indicateur d'accueil 1
4. Liste des expériences pédagogiques sur le produit
(1) Installation et communication du logiciel
(2) Expérience de base sur l'appareil
