Banc de formation en simulation logique ZE3446, banc d'entraînement professionnel, équipement de formation électrique
1. Présentation du produit
1.1 Description du produit

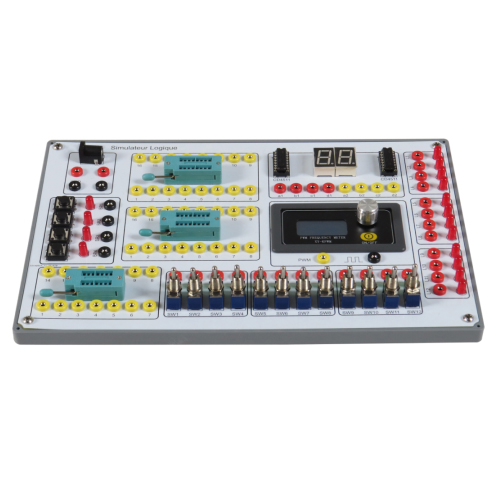

Le simulateur logique est une plateforme expérimentale intégrée, conçue spécifiquement pour l'initiation à l'enseignement des circuits logiques numériques. L'appareil adopte une structure à panneau ouvert et intègre des unités essentielles telles que l'alimentation, les sources de signaux haut/bas niveau, l'affichage du décodage numérique, la génération de signaux d'impulsion et l'indication d'état. Grâce aux cordons de test fournis, les étudiants peuvent construire de manière autonome divers circuits numériques de base et vérifier intuitivement des concepts fondamentaux tels que les niveaux logiques, le codage binaire, l'affichage à sept segments et la modulation de largeur d'impulsion (PWM).
1.2 Caractéristiques du produit
Conception intégrée : Toutes les unités fonctionnelles sont intégrées dans un seul panneau, offrant une disposition compacte et une logique claire, permettant la réalisation de diverses expériences sans instruments supplémentaires.
Fonctions essentielles complètes : Fournit des signaux haut/bas niveau, des signaux PWM carrés, un affichage du décodage numérique et une indication d'état, couvrant ainsi les besoins pédagogiques de base des circuits numériques.
Visualisation performante : Équipé de plusieurs indicateurs LED et d'afficheurs à sept segments, il présente clairement les signaux de niveau et les résultats de la logique numérique. Expérience interactive intuitive : La saisie et le contrôle s’effectuent via des boutons, des commutateurs DIP et des potentiomètres, offrant une utilisation simple, un retour d’information direct et une meilleure mémorisation.
Sûr et fiable : Alimenté en basse tension (5 V CC), il est équipé d’une protection contre les surintensités afin de garantir la sécurité des expériences des élèves. 2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation : Monophasée triphasée, 220 V CA / 50 Hz
2.2 Caractéristiques externes
Dimensions : 260 mm × 170 mm × 40 mm
Poids : ≤ 10 kg
3. Présentation du produit
3.1 Composants principaux
N° Désignation Quantité
1 Bloc d’alimentation : 1
2 Sortie haut niveau 5 V CC : 1
3 Supports pour circuits intégrés : 3
4 Sortie bas niveau : 3
5 Affiche numérique CD4511 : 1
6 Générateur PWM : 1
7 Voyant : 3
3.2 Accessoires fournis
N° Désignation Quantité
1 Câble de sécurité électrique 2 mm² (bleu) : 5
2 Câble de sécurité électrique 2 mm² (rouge) : 5
3 Câble de sécurité électrique 2 mm² (vert) : 5
4 Câble de sécurité électrique 2 mm² (jaune) : 5
5 Câble de sécurité électrique 2 mm² (noir) : 5
6 Adaptateur secteur 1
4. Liste des expériences pédagogiques sur les produits
(1) Expérience sur le code BCD et l'afficheur sept segments
(2) Expérience de clignotement de LED commandé par signal PWM
(3) Expérience de vérification des sorties de haut et de bas niveau
