Microcontrôleur ZE3450 PCI 16FXX - Équipement pédagogique scolaire - Banc de formation professionnelle - Équipement de formation électrique
1. Présentation du produit
1.1 Description du produit

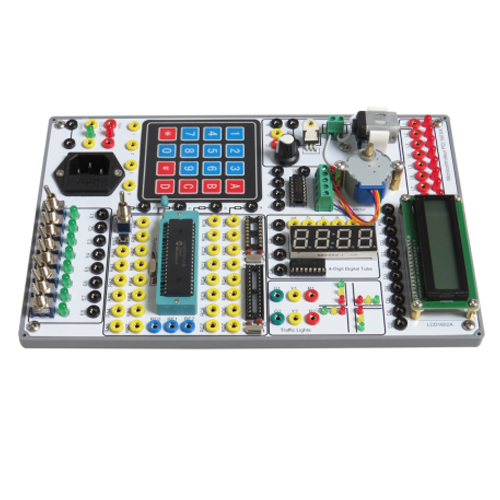

Cette carte de développement expérimentale est basée sur une puce microcontrôleur. Elle intègre divers modules périphériques tels qu'un clavier matriciel, un afficheur LED 4 chiffres, un écran LCD, un moteur pas à pas et des feux tricolores. Elle offre une plateforme complète aux débutants et aux développeurs de microcontrôleurs, intégrant l'expérimentation matérielle et le débogage de programmes. Elle peut être utilisée pour l'apprentissage des principes des microcontrôleurs, le développement de pilotes de périphériques, la vérification des fonctions système et d'autres applications, aidant ainsi les utilisateurs à comprendre la logique de contrôle et les méthodes d'application des microcontrôleurs.
1.2 Caractéristiques du produit
Intégration périphérique élevée : Elle couvre une variété de périphériques couramment utilisés tels qu'un clavier matriciel, un afficheur LED 4 chiffres, un écran LCD1602, un moteur pas à pas, des feux tricolores et des potentiomètres, permettant divers types d'expériences, notamment la saisie de données, le contrôle d'affichage et le pilotage de moteurs.
Conception structurelle conviviale : La disposition et l'étiquetage clairs des modules, ainsi que les interfaces matérielles intuitives et faciles à utiliser, facilitent la mise en place rapide des systèmes expérimentaux à microcontrôleur, réduisant ainsi la courbe d'apprentissage du développement matériel. Excellente extensibilité : De nombreux ports et interfaces universels permettent la connexion de divers capteurs, actionneurs et modules d'extension externes. Les fonctionnalités peuvent être étendues de manière flexible en fonction des besoins réels, répondant ainsi aux exigences du développement personnalisé et des projets complexes.
Idéal pour l'enseignement : La configuration matérielle est conforme au système pédagogique des microcontrôleurs et permet de démontrer intuitivement le processus de contrôle du microcontrôleur sur différents périphériques. Ceci aide les apprenants à intégrer pleinement les connaissances théoriques à la pratique et à maîtriser efficacement les applications fondamentales de la technologie des microcontrôleurs. 2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation : Monophasée triphasée, 220 V, 50 Hz
Environnement de fonctionnement : Température de fonctionnement : 0 °C à +40 °C
2.2 Paramètres externes de l’équipement
Dimensions : 260 mm × 170 mm × 40 mm
Poids : < 3 kg
3. Présentation du produit
3.1 Produit principal
Numéro Nom Quantité
1 Module d’alimentation : 1
2 Module de calculatrice : 1
3 Module moteur : 1
4 Bloc d’éclairage LED : 1
5 Module d’affichage : 1
6 Afficheur LED 4 chiffres : 1
7 Module de feux de signalisation : 1
8 Module de circuit intégré : 1
9 Bloc de commutation : 1
3.2 Accessoires
Numéro Nom Fonction Description Quantité
1 Câble de sécurité électrique 2 mm², 50 cm, rouge, connecteurs : 6
2 Câble de sécurité électrique 2 mm², 50 cm, jaune, connecteurs : 6
3 Câble de sécurité électrique 2 mm², 50 cm, noir, connecteurs : 6
4 Câble de sécurité électrique 2 mm² Dispositifs de connexion bleus 50 cm : 6
Câble de connexion électrique de sécurité 2 mm : 6 dispositifs de connexion verts 50 cm
Composants de contrôle à puce CI : 2
Clé USB : 1 programme
Cordon d'alimentation français/européen : 1
Prise européenne à deux broches, circuit de protection 16 A : 5
Connecteur triangulaire plat 10 A, 3 x 0,75 mm, 1 500 W ou moins, 1,8 m : 1 programme de téléchargement
4. Liste des expériences pédagogiques :
(1) Expérience d'éclairage LED
(2) Expérience de lumière LED fluide
(1) Expérience d'éclairage à tube numérique à cathode commune
(2) Expérience d'éclairage à tube numérique à quatre chiffres
