SS25114R03 Stations polyvalentes pour la manipulation électrique - Banc de formation scolaire - Équipement de formation professionnelle - Équipement de formation électrique
1. Présentation du produit
1.1 Description du produit

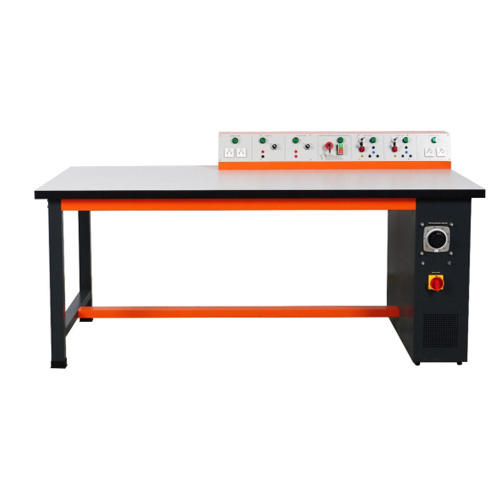

Ce poste de travail électrique simple et entièrement équipé est conforme aux normes en vigueur.
Le dispositif de démarrage et les bornes de connexion sont installés sur la table d'électricien. L'établi est équipé d'un bouton d'arrêt d'urgence à clé pour une sécurité active indépendante, ainsi que d'un bouton marche/arrêt avec voyant lumineux et fonction mémoire.
1.2 Caractéristiques du produit
Ce dispositif de formation universel, grâce à un apprentissage expérimental, permet aux étudiants d'acquérir les connaissances et les compétences techniques fondamentales, de développer leur aptitude pratique et leurs compétences d'application, de cultiver leur capacité d'analyse et de résolution de problèmes, et de jeter de solides bases pour les formations professionnelles. La table d'électricien offre des mesures de sécurité renforcées et des fonctionnalités plus complètes. 2. Paramètres techniques
1. Alimentation : triphasée à cinq fils ~ 380 V ± 10 % 50 Hz
2. Température recommandée : -10 °C à +40 °C, humidité relative < 85 % (à 25 °C)
3. Puissance : < 2 kVA
4. Poids : 500 kg
5. Dimensions : 2 000 mm × 750 mm × 1 020 mm
3. Composants et description détaillée
3.1 Partie principale du produit
N° Désignation Qté
1 Tableau principal 1
2 Module de sortie d’alimentation 7
3 Module transformateur 1
3.2 Modules du produit
N° Désignation Qté 1 Bloc d'alimentation 230 V CA
2 Bloc d'alimentation 240 V CC
3 Bloc d'alimentation 24 V CA
4 Bloc d'alimentation triphasé
5 Bloc d'alimentation triphasé 400 V CA
6 Transformateur 0-430 V CA
3.3 Accessoires du produit
N° Nom Qté
1. Câble électrique de sécurité 4 mm², 1 m, double extrémité, noir, 5 unités
2. Câble électrique de sécurité 4 mm², 1 m, double extrémité, bleu, 5 unités
3. Câble électrique de sécurité 4 mm², 1 m, double extrémité, jaune, 5 unités
4. Câble électrique de sécurité 4 mm², 1 m, double extrémité, bicolore, 5 unités
5. Câble électrique de sécurité 4 mm², 1 m, double extrémité, rouge, 5 unités
6. Câble électrique de sécurité 4 mm², 1 m, double extrémité, vert, 5 unités
4. Liste des tests de mise sous tension du produit (voir le guide de test pour plus de détails)
(1) Test de l'alimentation 230 V CA
L'appareil fournit une tension de 230 V CA, ne possède pas d'interrupteur de commande séparé et n'est pas réglable.
(2) Test de l'alimentation 24 V CA
L'appareil fournit une tension de 24 V CA, possède un interrupteur de commande séparé et n'est pas réglable.
(3) Test de l'alimentation 240 V CC
L'appareil fournit une tension de 240 V CC, possède un interrupteur de commande séparé et n'est pas réglable.
(4) Test de l'alimentation 400 V CA
L'appareil fournit une tension de 24 V CA. un interrupteur de commande séparé, et non réglable
(5) Test du bloc d'alimentation 0-430 V CA
L'unité fournit une tension de sortie de 0 à 430 V CA, possède un interrupteur de commande séparé et est réglable
