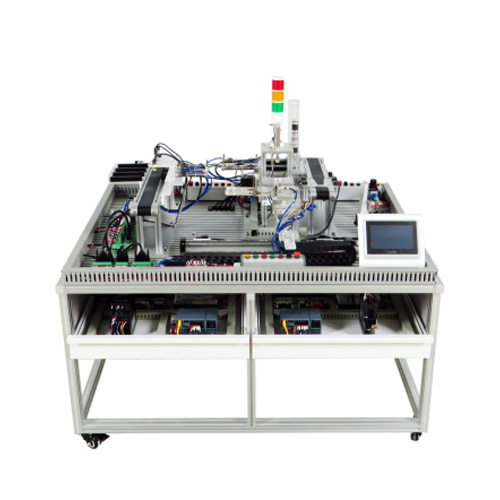

SR-M025 Ligne de production : Équipement de formation et d'évaluation pour le tri des produits ; Matériel didactique ; Matériel scolaire ; Équipement de formation en mécatronique
I. Comprendre l'équipement de formation et d'évaluation au tri des produits sur une ligne de production
1. Composition de base de l'équipement
L'équipement de formation et d'évaluation au tri des produits sur une ligne de production se compose de trois unités : l'unité d'alimentation et de traitement, l'unité de manutention et l'unité de tri installée sur la table de formation.
Chaque unité de travail peut fonctionner de manière indépendante ou constituer un système mécatronique. Les actionneurs de chaque unité sont principalement pneumatiques, mais le mouvement global du dispositif de manipulation de l'unité de convoyage est assuré par un servomoteur et positionné avec précision. Le système d'entraînement se caractérise par une longue course et de multiples points de positionnement ; il s'agit d'un système de contrôle de position unidimensionnel typique. L'entraînement du convoyeur de l'unité de tri utilise un dispositif de transmission à courant alternatif piloté par un variateur de fréquence pour entraîner un moteur asynchrone triphasé. L'équipement utilise divers capteurs pour déterminer la position en mouvement de l'objet, son état lors de son passage, sa couleur et sa matière, etc. Pour le contrôle, il adopte une solution de réseau d'automates programmables (PLC) MoubustCP : chaque unité de travail est pilotée par un PLC, et ces PLC sont interconnectés via une communication MoubustCP pour un contrôle distribué. Par ailleurs, la maîtrise de la technologie de réseau d'automates programmables basée sur MoubustCP constitue une base solide pour l'apprentissage des technologies de bus de terrain, d'Ethernet industriel, etc.
2. Fonctions de base de l'équipement
(1) Fonctions de base de l'unité d'alimentation et de traitement
(2) Fonctions de base de l'unité de manutention
(3) Fonctions de base de l'unité de tri
3. Commande électrique de l'équipement
(1) Caractéristiques structurelles de chaque unité de travail
(2) Système de contrôle
(3) Interface homme-machine
4. Alimentation électrique
L'alimentation externe est monophasée triphasée 220 V CA, et chaque charge principale du système est alimentée individuellement par un commutateur automatique. 5. Dispositif de traitement de l'air comprimé
Le dispositif de traitement de l'air comprimé est un composant essentiel du système de commande pneumatique. L'air comprimé qui alimente ce dispositif provient d'un compresseur et est acheminé vers chaque unité de travail via un raccord rapide en T et une conduite d'air. Sa fonction est d'éliminer les impuretés et l'eau condensée contenues dans l'air comprimé, et de réguler et maintenir une pression de service constante.
II. Présentation des composants
(1) Moteur CC à réduction
Le moteur CC à réduction est un moteur à courant continu classique équipé d'un réducteur. Il se compose d'un boîtier, d'un bobinage en cuivre, d'engrenages et de balais en carbone. Sa fonction principale est de fournir une vitesse plus faible et un couple plus élevé. Le réducteur réduit la vitesse de sortie du moteur et augmente le couple de sortie grâce à une ou plusieurs transmissions par engrenages. (2) Régulateur de vitesse pour moteur CC
(3) Servomoteur
(4) Servovariateur
(5) Moteur asynchrone triphasé CA
(6) Onduleur
(7) Groupe d'électrovannes
(8) Capteurs
(9) Vérin linéaire double effet
(10) Vérin mince
(11) Vérin de guidage
(12) Guidages linéaires
(13) Pinces pneumatiques
(14) Table pivotante pneumatique
(15) Codeur rotatif
III. Liste des travaux pratiques
(1) Unité d'alimentation, de traitement et d'assemblage
1. Compréhension de la structure et du fonctionnement de l'unité d'alimentation, de traitement et d'assemblage
2. Formation aux techniques d'installation de l'unité d'alimentation, de traitement et d'assemblage
(2) Unité de manutention
1. Compréhension de la structure et du fonctionnement de l'unité de manutention
(3) Unité de tri
1. Compréhension de la structure et du fonctionnement de l'unité de tri
2. Formation aux techniques d'installation de l'unité de tri
3. Système de contrôle PLC de l'unité de tri
