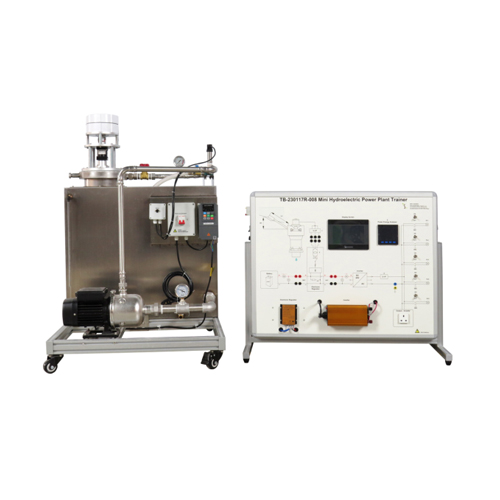

TB-230117R-008 Mini centrale hydroélectrique de formation, banc de laboratoire pédagogique, établi de formation professionnelle, équipement de formation aux énergies renouvelables
1. Présentation du produit
1.1 Description du produit
Ce système de formation comprend des turbines, des générateurs, des pompes à eau, des débitmètres, des manomètres et divers instruments et compteurs électriques, permettant aux étudiants d'acquérir une compréhension préliminaire et intuitive de la production d'énergie hydroélectrique. Grâce à des expériences pertinentes, les étudiants peuvent développer les connaissances et les compétences nécessaires. Ce système convient à l'enseignement et à l'évaluation des compétences dans les filières concernées des lycées professionnels, des écoles techniques et des collèges professionnels.
1.2 Caractéristiques du produit
(1) La table de formation est fabriquée en profilés d'aluminium et en tôle, ce qui lui confère une grande robustesse, une facilité d'utilisation et une excellente durabilité.
(2) Le circuit et les appareils expérimentaux sont entièrement configurés et permettent de mesurer divers paramètres électriques.
2. Spécifications techniques
2.1 Paramètres techniques
Alimentation : Monophasée, triphasée, 220 V CA ± 5 %, 50 Hz
Conditions de fonctionnement : Température ambiante : -10 °C à +40 °C, Humidité relative : < 85 % (à 25 °C)
Résistance portable : 10 Ω/5,7 A, 320 W
Prise britannique : 13 A/250 V
Câble réseau : 1,5 m
Porte-fusible : 30 A
2.2 Dimensions et poids
Dimensions : 1430 mm × 900 mm × 1200 mm
Poids : < 150 kg
3. Noms et fonctions des composants du produit
3.1 Groupe électrogène
N° Nom
1 Réservoir d’eau
2 Tube de niveau de liquide
3 Manomètre
4 Pompe à eau
5Évacuation
6 Débitmètre
7 Capteur de pression
8 Vanne à bille
9 Manomètre
10 Vanne rotative
11 Réducteur
12 Accouplement
13 Générateur
14 Boîtier étanche
15 Disjoncteur
16 Onduleur
3.2 Section Groupe de contrôle du produit
N° Nom
1 Disjoncteur
2 Port réseau
3 Contrôleur
4 Onduleur
5 Écran tactile
6 Compteur multifonction
7 Interrupteur à bascule
8 Prise
N° Nom
1 Batterie
2 Plaque d'éclairage
3.3 Accessoires du produit
N°Nom
1 Câble de connexion
2 Prise aviation à trois broches
3 Prise de court-circuit
4 Câble de sécurité 4 mm
(noir)
5 Chargeur
6 Câble réseau
7 Fusible
8 Prise britannique
N° Nom
1 Résistance portable
4. Liste de configuration du produit
N° Nom Quantité
1 Réservoir d'eau 1
2 Tube de niveau 1
3 Manomètre 1
4 Pompe à eau 1
5 Orifice de vidange 1
6 Débitmètre 1
7 Capteur de pression 1
8 Vanne à bille 1
9Manomètre 1
10 Vanne rotative 1
11 Réducteur 1
12 Accouplement 1
13 Générateur 1
14 Boîtier étanche 2
15 Disjoncteur 2
16 Convertisseur de fréquence 1
17 Port réseau 1
18 Contrôleur 1
19 Onduleur 1
20 Écran tactile 1
21 Compteur multifonction 1
22 Interrupteur à bascule 5
23 Prise 1
24 Batterie 2
25Câble de connexion 1
26 Prise aviation à trois broches 1
27 Fiche de court-circuit (noire) 7
28 Fiche de court-circuit (rouge) 2
29 Résistance portable 1
30 Câble de sécurité 4 mm (noir) 4
31 Chargeur 1
32 Câble réseau 1
33 Fusible 5
34 Prise britannique 1
35 Lampe 5
6. Liste des expériences pédagogiques
(1) Système de gestion de la charge de la batterie
(2) Conversion du rendement de fonctionnement de l'onduleur
(3) Expérience avec une résistance portable
(4) Effet de la pression de l'eau sur la production d'énergie
(5) Expérience sur le rendement de conversion de l'énergie liquide
(6) Effet de l'augmentation de la charge sur la production d'énergie
(7) Logiciel et écran tactile expérience d'opération
