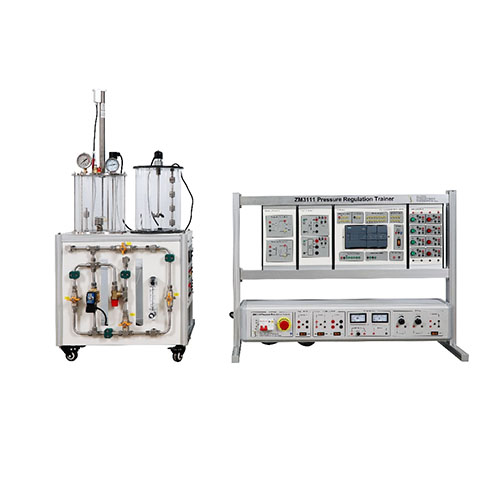

ZM3111 Entraîneur de régulation de pression Établi de laboratoire scolaire éducatif Équipement didactique Entraîneur de contrôle de processus
I. Présentation du produit
1.1 Présentation
La table d'apprentissage pour l'étude du processus de régulation de pression permet l'étude des principes de régulation, l'étalonnage et le paramétrage des régulateurs, convertisseurs, transmetteurs et vannes. Elle permet également l'étude de la régulation de boucle, de la régulation tout ou rien, de la régulation P/PI/PID et de la temporisation à température variable. Le calcul est effectué à l'aide d'un logiciel de surveillance et d'une table de surveillance pour l'acquisition de données.
1.2 Caractéristiques
1. Compact, élégant, robuste et durable.
2. Modulaire, sa structure est claire et facile à comprendre.
3. Sûr, la soupape de sécurité intégrée garantit la sécurité de l'utilisateur.
4. Digitalisation possible et collecte de données via PC.
II. Paramètres de performance
2.1 Paramètres techniques
Alimentation : monophasé 220 V CA 50 Hz
Disjoncteur de protection contre les fuites : bipolaire ; 16 A
Transmetteur de température : PT100 ; 24 V CC ; 0-100 °C Sortie 4-20 mA
Conditions d'utilisation : température ambiante de -10 °C à +40 °C, humidité relative < 85 % (25 °C).
2.2 Dimensions et poids
Taille 1 : 580 x 580 x 1 230 mm
Poids 1 : < 50 kg
Taille 2 : 1 010 x 440 x 780 mm
Poids 2 : < 50 kg
III. Liste des composants et présentation détaillée
3.1 Pièce principale
Numéro
Nom
1 Jauge de niveau électronique
2 Manomètre
3 Soupape d'échappement
4 Manomètre électronique
5 Thermomètre
6 Moteur d'agitation
7 Réservoir d'eau de mélange
8 Jauge de niveau à quatre bras
9 Cadre électrique
10 Interrupteur de niveau numérique
11 Chauffage
12 Lame d'agitation
13 Indicateur de TDS
14 Thermomètre
15 Vanne de régulation proportionnelle
16 Conductimètre
17 Électrovanne
18 Soupape de sécurité
19 Débitmètre
20 Vanne
21 Coffret d'alimentation
3.2 Pièces électriques
Numéro Nom
1 Boîtier de suspension pour transmetteur de température
2 Boîtier de suspension pour circuit de commande
3 Boîtier de suspension pour automate programmable
4 Boîtier de suspension pour interrupteur à bouton
5 Disjoncteur
6 Interrupteur d'arrêt d'urgence
7 Sortie 24 V CC
8 5 V/48 V CC
9 Module de mesure de tension et de courant
10 Module d'alimentation CC
3.3 Accessoires
Numéro Nom
1 Tuyau d'air transparent
2 Câble réseau
3 Câble électrique bleu de 2 mm
4 Câble électrique vert de 2 mm
5 Câble électrique jaune de 2 mm
6 Câble électrique rouge de 2 mm
7 Câble électrique noir de 2 mm
8 Câble électrique jaune de 4 mm
9 Câble électrique rouge de 4 mm
10 Câble électrique noir de 4 mm
11 Câble électrique bleu de 4 mm
12 Câble électrique noir de 3 mm
13 Câble électrique rouge de 3 mm
IV. Liste des configurations du produit
Numéro Nom Quantité
1 Jauge de niveau électronique 1
2 Manomètre 1
3 Soupape d'échappement 1
4 Manomètre électronique 1
5 Thermomètre 1
6 Moteur d'agitation 1
7 Réservoir d'eau de mélange 1
8 Jauge de niveau à quatre bras 1
9 Cadre électrique 1
10 Interrupteur de niveau numérique 1
11 Chauffage 1
12 Lame d'agitation 1
13 Indicateur de TDS 1
14 Thermomètre 1
15 Contrôle proportionnel Vanne 1
16 Conductimètre 1
17 Électrovanne 1
18 Soupape de sécurité 1
19 Débitmètre 1
20 Vanne 4
21 Boîtier d'alimentation 1
22 Boîtier de suspension pour transmetteur de température 1
23 Boîtier de suspension pour circuit de commande 1
24 Boîtier de suspension pour automate 1
25 Boîtier de suspension pour interrupteur à bouton-poussoir 1
26 Disjoncteur 1
27 Interrupteur d'arrêt d'urgence 1
28 Tuyau d'air transparent 1
29 Câble réseau 1
30 Câble électrique bleu de 2 mm5
31 Câble électrique vert de 2 mm 10
32 Câble électrique jaune de 2 mm 20
33 Câble électrique rouge de 2 mm 15
34 Câble électrique noir de 2 mm 15
35 Câble électrique jaune de 4 mm 2
36 Câble électrique rouge de 4 mm 2
37 Câble électrique noir de 4 mm 2
38 Câble électrique bleu de 4 mm 2
39 Câble électrique noir de 3 mm 2
40 Câble électrique rouge de 3 mm 2
V. Liste des expériences
Expérience 1 Expérience de régulation d'une vanne proportionnelle au débit
Expérience 2 Expérience de régulation PID d'une pompe à eau à niveau de liquide
Expérience 3 Expérience de régulation PID d'une pompe à eau à pression
Expérience 4 Expérience de régulation PID température-chauffage
Expérience 5 Test TDS
