HM 145 École d'études hydrologiques avancées - Équipement pédagogique - Banc de formation professionnelle - Laboratoire de mécanique des fluides
1. Description
Le dispositif HM 145 permet d'étudier l'infiltration et les écoulements d'eaux souterraines après les précipitations. Il permet également d'étudier le transport de sédiments dans le cours d'eau, en tenant compte des obstacles à l'écoulement. La variabilité de la densité et de la surface des précipitations, ainsi que les différentes possibilités d'alimentation et de drainage des eaux souterraines, offrent une grande flexibilité expérimentale.

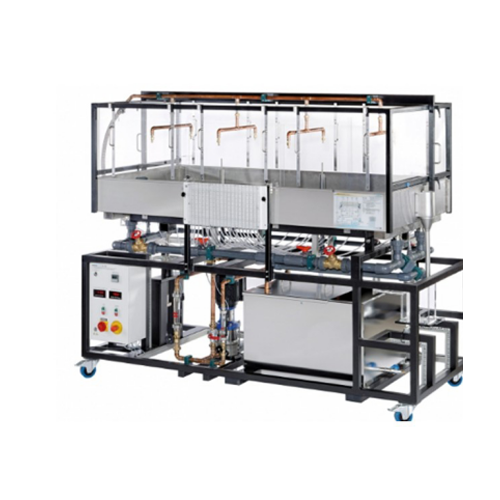

Le HM 145 comprend un circuit d'eau fermé avec réservoir et pompe. Son élément principal est un réservoir expérimental en acier inoxydable rempli de sable et inclinable. Pour étudier les précipitations, un dispositif de précipitation, équipé d'une minuterie permettant de programmer les épisodes, est disponible. Ce dispositif est composé de deux groupes de quatre buses. L'eau peut entrer (eaux souterraines) ou sortir (drainage) par deux chambres latérales. Le réservoir expérimental est séparé des chambres par des grilles à mailles fines. Pour étudier l'abaissement de la nappe phréatique, deux puits équipés de tubes à joint ouvert sont disponibles. Un petit déversoir installé sur les circuits d'alimentation et de drainage permet de simuler le cours d'une rivière et de générer différents niveaux d'eau. L'alimentation et le drainage d'eau peuvent être activés et désactivés, offrant ainsi une grande variété de conditions expérimentales. De plus, trois modèles différents permettent d'étudier l'écoulement autour des obstacles et le transport de sédiments qui en résulte dans le lit de la rivière.
Au fond du bassin d'expérimentation se trouvent des prises de mesure pour détecter les niveaux d'eau souterraine, affichés par 19 manomètres tubulaires. Deux débitmètres à plages de mesure différentes indiquent l'alimentation du bassin. Un réservoir de mesure, situé à la sortie du bassin, contient un déversoir pour déterminer le niveau d'eau et un capteur de force pour déterminer la quantité de sédiments.
Les valeurs mesurées sont affichées sur le dispositif de formation. Elles peuvent également être transmises directement à un PC via USB. Le logiciel d'acquisition de données est fourni. 2. Spécifications
Étude des relations précipitations-débit, de la capacité de stockage des sols, des écoulements d'infiltration, des écoulements d'eaux souterraines et du transport de sédiments
Circuit d'eau fermé
Réservoir expérimental inclinable en acier inoxydable comportant 19 prises de mesure pour la détection des niveaux d'eau souterraine, un pare-éclaboussures transparent et des grilles de séparation des chambres
2 puits avec tubes à joint ouvert dans le réservoir expérimental
Dispositif de précipitation réglable
La durée de précipitation peut être réglée par minuterie
Les alimentations et les évacuations d'eau peuvent être sélectionnées individuellement
Réservoir de mesure transparent (débit) et capteur de force (détermination de la quantité de sédiments)
3 modèles de piliers : rond, carré, ovale
Instruments : manomètres tubulaires (eaux souterraines), débitmètre (2x à l'alimentation) et déversoir de mesure dans le réservoir de mesure (1x à l'évacuation)
Logiciel d'acquisition de données via USB sous Windows 7, 8.1, 10
3. Données techniques
Réservoir expérimental, réglage de l'inclinaison : -1…5 %
Surface : 2 x 1 m², profondeur : 0,2 m, max. Capacité de remplissage en sable : 0,3 m³
Dispositif de précipitation
8 buses, commutables en 4 groupes de 2 buses
Débit : 1 à 4,7 l/min, jet carré
Pompe
Consommation électrique : 0,55 kW
Débit max. : 1 500 l/h
Réservoir de stockage en acier inoxydable : 220 l
Plages de mesure
Pression : 19 x 0 à 300 mm CE
Débit :
0 à 1 050 l/h, 0 à 320 l/h (alimentation en eau)
0 à 1 000 l/h (évacuation des eaux)
Masse de sédiments : 0 à 5 000 g
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé ; 120 V, 60 Hz, monophasé
