HM 115 Banc d'essai d'hydrostatique - Équipement de formation professionnelle - Banc d'essai de mécanique des fluides pour laboratoire scolaire
1. Description
L'hydrostatique est l'étude des fluides au repos. Les phénomènes résultant de la pression hydrostatique sont analysés et l'effet de la force est déterminé. Les aspects hydrostatiques jouent un rôle crucial dans divers domaines de l'ingénierie, tels que la plomberie et l'électroménager, la fabrication de pompes, l'aérospatiale et la construction navale (flottabilité, charge sur les flancs d'un navire).

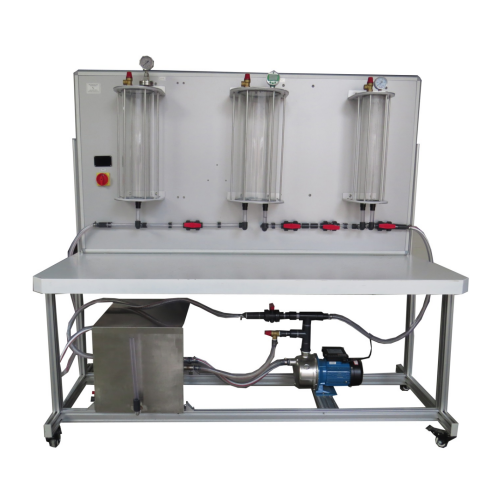

Le banc d'essai HM 115 permet de réaliser des expériences en hydrostatique, comme la mesure de la pression au sol ou la démonstration de la loi de Boyle. La détermination du centre de pression complète la gamme d'expériences possibles. De plus, des dispositifs expérimentaux pour l'étude de la capillarité et de la flottabilité sont inclus. La pression hydrostatique et la tension superficielle sont mesurées. Une expérience utilise également un tube de Pitot et un tube de pression statique pour étudier les composantes de la pression dans un fluide en mouvement.
Pour une meilleure visualisation des fonctions et des processus, les réservoirs et les dispositifs expérimentaux sont transparents. Les réservoirs et les tuyaux sont entièrement en plastique. Divers manomètres permettent de mesurer la pression et la pression différentielle des fluides liquides : tube de Pitot, tube de pression statique, capteur de pression avec affichage numérique, manomètres bitubes ou manomètre différentiel. Un manomètre à membrane et un manomètre à tube de Bourdon indiquent la pression des fluides gazeux.
Le banc d'essai est équipé de ses propres systèmes d'alimentation en air et en eau. Le circuit d'eau fermé comprend un réservoir avec pompe submersible. Un compresseur est intégré pour générer les pressions positives et négatives nécessaires aux expériences avec l'air. 2. Spécifications
Introduction expérimentale complète à l'hydrostatique
Cuve transparente pour l'observation des processus
Nombreux accessoires inclus : compresseur pour générer des pressions positives et négatives, appareil de mesure de pression de fond, deux aréomètres
1 unité expérimentale pour chaque phénomène : mesure de la poussée d'Archimède, étude de la pression hydrostatique dans les liquides, mesure de la tension superficielle, récipients communicants, capillarité
Tube de Pitot pour la détermination de la pression totale et tube pour la pression statique
Instruments : capteur de pression avec affichage numérique, manomètre différentiel, manomètres à double tube, manomètre à membrane, manomètre à tube de Bourdon
3. Données techniques
Pompe
Consommation électrique : 250 W
Débit max.: 9 m³/h Hauteur manométrique : 7,6 m
Compresseur
Puissance : 65 W
Pression d'entrée : 240 mbar
Pression de sortie : 2 bar
3 réservoirs
Hauteur : 500 mm
Ø 100 mm, Ø 133 mm, Ø 200 mm
Réservoir d'alimentation en eau : env. 50 L
2 aréomètres avec plages de mesure différentes
Plages de mesure
Pression : 2 x -1…1,5 bar
Pression différentielle : 0…500 mm CE
Pression différentielle : 0…0,4 bar
Densité : 1 x 0,8…1 g/cm³, 1 x 1…1,2 g/cm³
230 V, 50 Hz, monophasé
230 V, 60 Hz, monophasé ; 120 V, 60 Hz, monophasé
