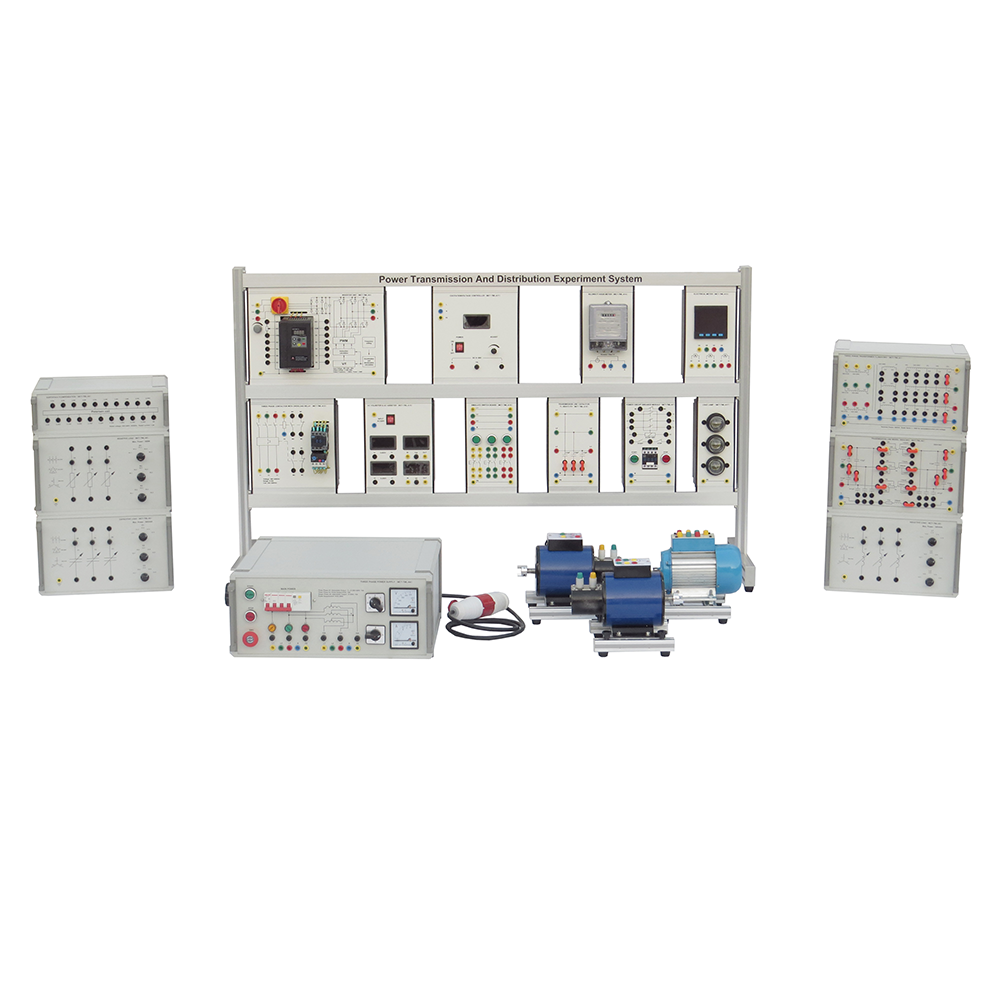

ZE3405 Système d'expérimentation de transmission et de distribution de puissance Équipement didactique Équipement de laboratoire électrique 1. Présentation du produit
1.1 Aperçu
En utilisant le kit d'entraînement de transmission et de distribution d'énergie, un système de transmission et de distribution d'énergie absolue peut être assemblé. Des transformateurs avec interrupteurs de prise aux disjoncteurs de puissance et modèles de ligne de transmission 415V, y compris les terminaisons de ligne avec impédance de surtension. Diverses expériences peuvent être effectuées sur le réseau de transport et de distribution, y compris le fonctionnement à vide des charges naturelles, les courts-circuits asymétriques et asymétriques, la compensation parallèle et série des lignes de transmission et la connexion au point neutre. Il convient à l'évaluation de l'enseignement et de la formation professionnelle des majors connexes dans les écoles professionnelles supérieures, les collèges, les écoles professionnelles secondaires et les écoles techniques.
1.2 Caractéristiques
(1) La plate-forme de formation adopte un profil en aluminium et une structure en tôle, avec une structure fine, facile à utiliser et pas facile à endommager.
(2) Le circuit expérimental et la configuration des appareils sont terminés et le contenu de formation des différents cours est terminé.
2. Paramètres de performance
(1) puissance d'entrée; AC380V ± 5%
(2) Dimensions: 1510 mm × 400 mm × 950 mm
(3) poids: <150 kg
(4) Conditions de travail: température ambiante -10 ℃ ～ + 40 ℃ humidité relative ＜ 85% (25 ℃)
3. Composition de l'équipement
Transformateur triphasé TL415KV (MCT-TML-A1)
(2) Modèle de ligne de transmission 415V (MCT-TML-A2) Unité onduleur (MCT-TML-A3)
Alimentation triphasée (MCT-TML-A4)
Boîte de charge à résistance （MCT-TML-A5）
Charge inductive (MCT-TML-A6)
Module de contacteur de puissance (MCT-TML-A7)
Compensation de défaut à la terre (MCT-TML-A8)
Charge capacitive (MCT-TML-A9)
Condensateur de ligne de transmission TL 415 KV (MCT-TML-A10)
Contrôleur de tension d'excitation (MCT-TML-A11)
Contacteur triphasé avec relais de surcharge (MCT-TML-A12)
Compteur de puissance triphasé (MCT-TML-A13)
Compteur de wattheures (MCT-TML-A14)
Carte de commutation analogique (MCT-TML-A15)
Voltmètre CA et compteur CA (MCT-TML-A16)
Module d'ampoule de charge (MCT-TML-A16)
Moteur asynchrone triphasé à cage d'écureuil
Générateur synchrone triphasé
Générateur synchrone monophasé
Pont de connexion électrique
Câble électrique
4. Liste des expériences
(1) Charge symétrique et connexion de charge asymétrique
(2) Contrôle de la tension et de la fréquence via l'onduleur
(3) Caractéristiques du départ du transformateur
(4) Circuit RL dans la ligne de transmission
(5) Circuit RC dans la ligne de transmission
(6) Circuit RLC dans la ligne de transmission
(7) Compensation de défaut à la terre et ses caractéristiques
(8) Régulateur de tension d'excitation avec générateur de moteur
(9) Caractéristiques de la tension de production d'électricité
(10) Mesurer la puissance de chaque ligne
