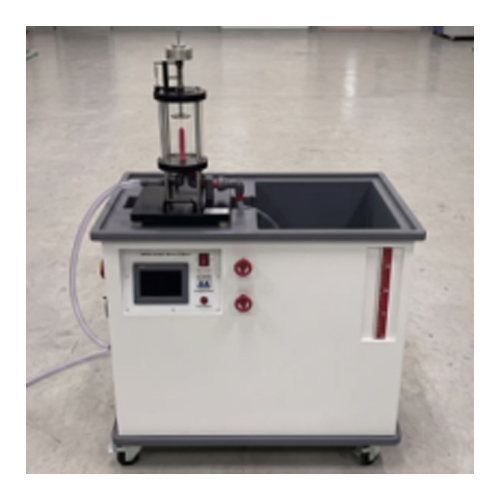

SR261015SA02 Impact d’un jet – Banc hydraulique numérique – Équipement pédagogique scolaire – Matériel didactique – Équipement de laboratoire pour la mécanique des fluides
CARACTÉRISTIQUES GÉNÉRALES
Dispositif expérimental destiné à l’étude de la mécanique des fluides, permettant d’analyser la force d’impact de l’eau sur un objet ; il s’utilise en association avec un banc hydraulique. CARACTÉRISTIQUES SPÉCIFIQUES
1. Dispositif d'essai d'impact de jet, quantité : 1 ensemble, comprenant au moins les équipements suivants :
1.1 Buse à eau (injecteur)
1.1.1 Diamètre de la buse : au moins 6 mm (≥ 6 mm)
1.1.2 Section transversale de la buse : au moins 70 mm² (≥ 70 mm²)
1.1.3 Distance entre l'extrémité de la buse et le point d'impact sur la plaque cible : au moins 30 mm (≥ 30 mm)
1.2 Masse coulissante (curseur) : au moins 500 g (≥ 500 g)
1.3 Fléau gradué (bras de balance) : longueur minimale de 200 mm (≥ 200 mm)
1.4 Plaque plane
1.4.1 Longueur : au moins 60 mm (≥ 60 mm)
1.4.2 Diamètre de la surface d'impact de la plaque plane : au moins 50 mm (≥ 50 mm)
1.5 Aube hémisphérique
1.5.1 Longueur : au moins 90 mm (≥ 90 mm)
1.5.2 Rayon interne de l'hémisphère : au moins 20 mm (≥ 20 mm)
1.6 Dimensions : au moins 600 × 300 × 200 mm (≥ 600 × 300 × 200 mm)
2. Banc hydraulique numérique, quantité : 1 ensemble, comprenant au moins les équipements suivants :
2.1 Réservoir de stockage d'eau : capacité minimale de 150 litres (≥ 150 L)
2.2 Pompe à eau submersible : débit minimal de 40 litres par minute (≥ 40 L/min)
2.3 Puissance du moteur de la pompe à eau : au moins 150 watts (≥ 150 W) W)
2.4 Pompe à eau capable de générer une pression maximale d'au moins 400 mbar (≥ 400 mbar) au niveau de la surface de travail.
2.5 Débitmètre numérique (Digital Flowmeter) destiné à mesurer le débit en sortie d'une pompe submersible, présentant les caractéristiques suivantes :
2.5.1 Capacité d'affichage du débit en litres par seconde (L/s) et en litres par minute (L/min).
2.5.2 Résolution d'affichage maximale de 0,001 litre par seconde (≤ 0,001 L/s) et de 0,1 litre par minute (≤ 0,1 L/min).
2.5.3 Équipé d'un tube de niveau (indicateur visuel) pour visualiser le niveau d'eau.
2.5.4 Dimensions minimales de 1 150 × 700 × 850 mm (≥ 1 150 × 700 × 850 mm), équipé de roulettes pour faciliter le déplacement.
3. Ordinateur, quantité : 1 ensemble, avec les spécifications suivantes :
3.1 Unité centrale de traitement (CPU) dotée d'au moins 8 cœurs (8 Core) et d'au moins 8 threads (8 Thread) au total, incluant une technologie d'accélération de la fréquence (type « Turbo Boost » ou « Max Boost ») pour répondre aux besoins de traitement intensif, avec une fréquence maximale d'au moins 4,6 GHz (≥ 4,6 GHz) ; quantité : 1 unité.
3.2 Unité centrale de traitement (CPU) disposant d'une mémoire cache (de même niveau) d'au moins 16 Mo (≥ 16 Mo).
3.3 Processeur graphique répondant à l'une des caractéristiques suivantes (ou supérieure) :
3.3.1 Carte graphique dédiée (distincte de la carte mère) avec une mémoire d'au moins 2 Go (≥ 2 Go) ; OU
3.3.2 Processeur graphique intégré au CPU, capable d'utiliser au moins 2 Go (≥ 2 Go) de la mémoire système ; OU
3.3.3 Processeur graphique capable d'utiliser la mémoire système pour l'affichage, avec une capacité d'au moins 2... Go (≥ 2 Go)
3.4 Mémoire vive (RAM) : type DDR5 ou supérieur, capacité minimale de 16 Go (≥ 16 Go)
3.5 Unité de stockage : disque SSD d'une capacité minimale de 500 Go (≥ 500 Go), 1 unité
3.6 Port réseau (interface réseau) : type 10/100/1000 Base-T ou supérieur, au moins 1 port
3.7 Ports d'interface : type USB 2.0 ou supérieur, au moins 3 ports
3.8 Clavier et souris de la même marque que l'unité centrale (ordinateur) et le moniteur
3.9 Moniteur (écran) : taille minimale de 23 pouces (≥ 23 pouces)
4. Logiciel, quantité : 1 ensemble, destiné à l'acquisition et à l'affichage de données via l'ordinateur, installé sur l'ordinateur mentionné au point 3 :
4.1 Le logiciel permet d'afficher les données provenant de l'appareil de test, d'enregistrer ces données et de les exporter, au minimum, au format de fichier XLSX
4.2 Capable d'effectuer des calculs de résultats et d'afficher les valeurs des paramètres accompagnées de graphiques
4.3 Le logiciel doit permettre, au minimum, l'affichage des résultats de calcul relatifs au théorème de Bernoulli, à la force d'impact de l'eau sur un objet, et aux pertes d'énergie dues au frottement dans les conduites
5. Onduleur (UPS - Uninterruptible Power Supply), quantité : 1 unité :
5.1 Capacité de puissance minimale de 1000 VA (≥ 1000 VA)
5.2 Technologie : type « True On-Line » (double conversion)
5.3 Équipé d'une batterie au plomb étanche sans entretien
5.4 Écran d'affichage : type LCD avec interface graphique (MIMIC), permettant d'afficher au moins les informations suivantes : état de l'onduleur, niveau de charge, niveau de la batterie, tension d'entrée/sortie, autonomie restante et conditions de défaut
5.5 Alarme sonore signalant au moins les situations suivantes : fonctionnement sur batterie, batterie faible, surcharge et défaut
5.6 Certifié selon les normes industrielles thaïlandaises (TIS) ou une norme de sécurité reconnue
6. Bureau pour ordinateur, quantité : 1 Unité :
6.1 Dimensions minimales de 1200 × 600 × 750 mm (largeur × longueur × hauteur) (≥ 1200 × 600 × 750 mm)
6.2 Équipé d’un plateau coulissant pour clavier
6.3 Structure principale en métal ; plateau en bois avec revêtement en mélamine
7. Chaise d’ordinateur, quantité : 1, unité :
7.1 Dimensions minimales de 580 × 630 × 900 mm (largeur × longueur × hauteur) (≥ 580 × 630 × 900 mm)
7.2 Hauteur réglable
7.3 Structure du piètement enmétal
