HM 162.30 Ensemble de quatre types de déversoirs à plaques - Banc pédagogique - Équipement scolaire - Matériel d'expérimentation en mécanique des fluides
1. Description
Les déversoirs à crête mince sont des ouvrages de régulation qui créent un remous. Ils servent également souvent à déterminer le débit d'un canal à ciel ouvert.

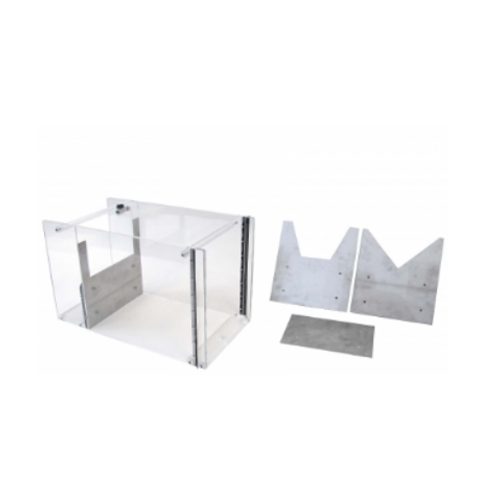

Le document HM 162.30 présente quatre déversoirs à crête mince différents. Les principes de l'écoulement sur ces déversoirs sont illustrés par le déversoir rectangulaire avec aération optionnelle. Les autres déversoirs sont des déversoirs de mesure classiques à ouvertures définies : l'ouverture du déversoir Thomson est triangulaire, celle du déversoir Rehbock est rectangulaire et celle du déversoir Cipoletti est trapézoïdale.
Le déversoir étudié est inséré dans un cadre. Le cadre est installé dans la section expérimentale du canal HM 162.
2. Spécifications
4 déversoirs à crête mince pour le canal expérimental HM 162
Déversoir rectangulaire avec aération optionnelle (déversoir à crête mince)
Déversoirs Thomson, Cipoletti et Rehbock utilisés comme déversoirs de mesure
Hauteur identique pour tous les déversoirs
Déversoir à plaque à étudier, inséré dans un cadre
Cadre transparent avec joints d'étanchéité latéraux, inséré dans le canal
Déversoirs en acier inoxydable
3. Données techniques
Déversoir Thomson
Ouverture triangulaire
Déversoir Rehbock
Ouverture rectangulaire
Déversoir Cipoletti
Ouverture trapézoïdale
