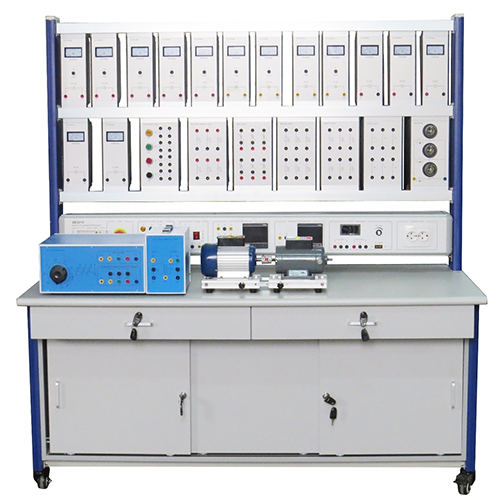

ZE3210 Établi de génie électrique Équipement didactique Laboratoire de génie électrique
Puissance: 220 à 380 volts
• Comprend: transformateur, ampèremètres, voltmètres,
• inductances, banc de condensateurs, diodes de redressement, condensateur, résistance, lampes halogènes et interrupteur avec interrupteurs
Puissance: 1,5 KiloVoltiamperio
• Type: triphasé
Caractéristiques supplémentaires
La mesure des circuits de puissance peut être effectuée.
La connexion doit se faire via un terminal banane.
Le type de la station doit être bancada.
Il doit permettre l'insertion des modules didactiques.
Il doit permettre l'analyse de phénomènes à champs électriques et magnétiques.
Une compréhension physique des générateurs électriques de courant alternatif et de courant
continue.
Il doit permettre l'analyse et le montage de circuits RLC avec résistances, condensateurs, inductances et lampes.
Les lois des nœuds et des mailles de Kirchoff.
Inclure l'association des condensateurs, inductances et résistances en série et en parallèle. •
Inclure le rapport de transformation des variables: tension, courant et puissance dans les transformateurs. »
Inclure un module transformateur.
Inclut deux modules ampèremètres 0,5Acc.
Inclut deux modules ampèremètres 1Acc.
Inclut un module ampèremètre 5cc.
Inclut trois modules ampèremètres 1Aca.
Inclut un module ampèremètre 5Aca.
Inclut deux modules de voltmètre de 30 Vcc.
Inclut un module voltmètre 60Vdc.
Inclut un module voltmètre 60Vac.
Comprend un module voltmètre 250Vac
Inclut deux modules d'inductance 220Vac.
Inclut un module de batterie de condensateurs 250 Vca.
Incluez au moins deux modules d'inductance 220Vca.
Incluez au moins un module inducteur 220Vca.
Inclure un module de diode avec 06 diodes de redresseur 6A 1000V.
Inclure un module avec condensateur électrolytique 63V.
Inclure un module de résistance.
Comprend trois modules de lampe avec 01 lampe halogène 220Vac.
Inclut un module de commutation avec 04 commutateurs.
La source doit être protégée contre les courts-circuits, les surcharges et les chocs électriques.
Les modules doivent avoir au moins le degré de protection IP20, le type de construction TS et une identification indélébile avec fermeture arrière.
Il doit être possible de fixer les modules sans utiliser d'outils.
Incluez l'installation et la mise en service de l'équipement.
Inclure une formation à l'utilisation et à la manipulation de l'équipement.
