ZE3464 Banc pédagogique et de laboratoire « Installation d'éléments de mise à la terre de protection, de mise à zéro et de dispositifs de déconnexion » Matériel didactique, établi d'enseignement, matériel de formation électrique
1. Présentation du produit
1.1 Description du produit

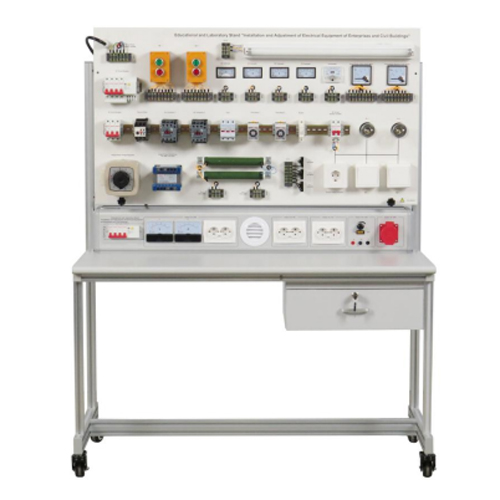

Cet équipement est un banc d'essai électrique modulaire destiné aux établissements d'enseignement supérieur. Il intègre 28 composants de qualité industrielle (disjoncteurs, contacteurs, instruments, moteurs, etc.) et tous les composants sont câblés avec des bornes ouvertes. Les étudiants doivent réaliser eux-mêmes le montage du circuit en fonction des objectifs expérimentaux. Grâce à des projets tels que le démarrage étoile-triangle, la production d'énergie en courant continu et la mesure de puissance, les étudiants développent leurs compétences en conception électrique, en dépannage et en utilisation en toute sécurité. L'équipement supporte une double alimentation (380 V/220 V CA) et est conforme à la norme de sécurité électrique basse tension IEC 60364. 1.2 Caractéristiques du produit
(1) Reproduction fidèle d'un environnement industriel
(2) Composants principaux de marques industrielles
(3) Bornes accessibles ; câblage adapté nécessaire pour le montage du circuit
(4) Compatible avec plus de 12 projets expérimentaux : commande de démarrage/arrêt moteur, protection par relais, génération d'énergie AC/DC
(5) Disjoncteur 4P avec protection contre les fuites de courant
(6) Connecteurs étanches industriels aux entrées/sorties ; protections transparentes pour les zones de forte tension
(7) Équipé d'un voltmètre/ampèremètre AC/DC, d'un wattmètre et d'un tachymètre
2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation : triphasée 5 fils AC 380 V
2.2 Dimensions : 1320 mm × 950 mm × 1710 mm
Poids : 169 kg
3. Présentation du produit
3.1 Composants principaux
N° Désignation Qté.
1 Panneau d'équipement 1
2 Boîtier d'alimentation 1
3 Rack 1
4 Tiroir 1
3.2 Section panneau produit
N° Nom Qté
1 Disjoncteur 4P (DZ47sLE 16A avec protection contre les fuites de courant)
2 Boîtier de boutons SB1 (double bouton rouge + vert)
3 Boîtier de boutons SB2 (double bouton rouge + vert)
4 Voltmètre CA (500 V)
5 Ampèremètre CA (50 A)
6 Voltmètre CC (500 V)
7 Ampèremètre CC (50 A)
8 Tachymètre (0-10 V / 0-1500 tr/min)
9 Wattmètre actif (1,2 kW)
10 Wattmètre réactif (1,2 kvar)
11 Lampe fluorescente (20 W)
12 Disjoncteur 3P
13 Relais thermique (JRS2-63 1,6-2,5 A)
14 Contacteur CA (CJX2S-2510)
15 Fusible
3
16 Relais temporisé (220 V) 2
17 Avertisseur sonore (220 V CA) 1
18 Disjoncteur bipolaire (DZ47S C6) 1
19 Lampe à incandescence (220 V 40 W) 2
20 Régulateur de tension CA (0-250 V) 1
21 Transformateur d'isolement (0-380 V/0-220 V) 1
22 Résistance (1 kΩ/150 W) 2
23 Condensateur (1 μF) 3
24 Prise européenne 1
25 Interrupteur de lampe à incandescence 2
26 Moteur asynchrone triphasé (YS6344 0,37 kW) 1
27 Générateur shunt CC (220 V CC 180 W) 1
28 Générateur tachymétrique (sortie 0-10 V) 1
3.3 Composants du boîtier d'alimentation
N° Désignation Qté.
1 Disjoncteur 4P 1
2 Voltmètre CA (250 V CA) 1
3 Ampèremètre CA (5 A CA) 1
4 Prise de sortie 220 V CA 1
5 Orifice de ventilation 1
6 Prise de sortie 36 V CA 1
7 Prise de sortie 12 V CA 1
8 Sortie CC réglable (2-30 V CC) 1
9 Fiche industrielle étanche (380 V CA) 1
3.4 Accessoires du produit
N° Nom Qté
1. Fil BVR (1 mm² noir) 20
2. Câble de sécurité électrique 4 mm² (1 m noir) 5
3. Câble de sécurité électrique 4 mm² (1 m jaune) 3
4. Câble de sécurité électrique 4 mm² (1 m rouge) 5
5. Câble de sécurité électrique 4 mm² (1 m vert) 3
6. Fusible (3 A) 5
7. Noyau de fusible (5 A) 5
8. Câble de sécurité électrique 4 mm² (0,1 m noir double extrémité) 7
9. Vis 4
10. Jeu de tournevis (6 pièces) 1
11. Écrous 4
12. Multimètre numérique (UA9205) 1
4. Liste des expériences pédagogiques
(1) Expérience de contrôle de la marche par à-coups d'un moteur asynchrone triphasé
(2) Expérience de test d'un avertisseur sonore temporisé
(3) Expérience de test d'un régulateur de tension alternatif
(4) Expérience de test d'un groupe de lampes à incandescence
